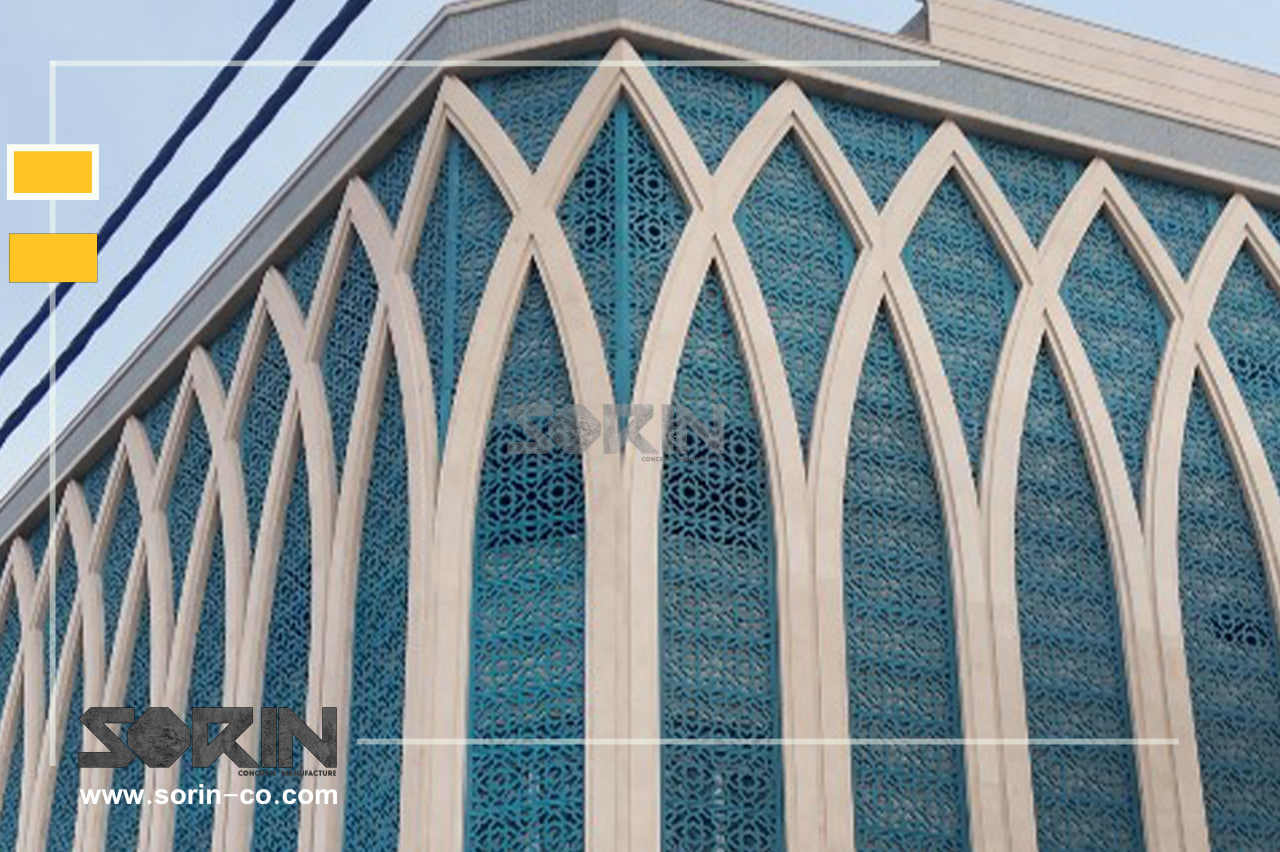

نصب جی آر سی | همه چیز در مورد نصب و اجرای نمای GRC
جی آر سی (GRC) یا همان بتن مسلح شده با الیاف شیشه، یکی از متریال های ساختمانی پیشرفته و البته در ایران نوین است که در سالهای اخیر مورد توجه بسیاری از معماران و مهندسان قرار گرفته است. این نوع نما به دلیل ویژگیهای منحصر به فردش از جمله وزن سبک(به واسطه ضخامت کم)، مقاومت بالا و انعطافپذیری در طراحی، جایگاه ویژهای در صنعت ساختمانسازی پیدا کرده است. نصب نمای GRC به دقت و رعایت مراحل خاصی نیاز دارد که در این مقاله به توضیح کامل آن خواهیم پرداخت.
آمادهسازی اولیه برای نصب نمای GRC
آمادهسازی اولیه برای نصب نمای GRC یکی از مراحل حیاتی و بسیار مهم در فرآیند نصب این نوع نماها است. نمای GRC به دلیل ویژگیهای برجستهای همچون وزن سبک، مقاومت بالا در برابر شرایط جوی و انعطافپذیری در طراحی، به یکی از گزینههای محبوب در صنعت ساختمانسازی تبدیل شده است. با این حال، موفقیت در نصب این نما بستگی زیادی به آمادهسازی دقیق و درست سطح زیرین و طراحی اولیه دارد. در این بخش، به بررسی مراحل و نکات کلیدی در آمادهسازی اولیه برای نصب نمای GRC میپردازیم تا با رعایت این موارد، از ایجاد مشکلات احتمالی در مراحل بعدی جلوگیری شود و نصب نمایی با کیفیت و پایدار تضمین گردد. مجموعه اقدامات لازم برای نصب نمای GFRC شامل دو بخش کلی اقدامات اولیه یا همان طراحی سازه و طراحی معماری می باشد و قدم نخست اقدامات مربوط به نصب نمای GFRC می باشد.
اقدامات سازه ای و معماری نمای جی آر سی
1. طراحی سازه ای ساختمان
قبل از هرچیز می بایست سازه ساختمان با درنظر گیری وزن پوسته GFRC طراحی و المان های تیر و ستون ساختمان مطابق با بار وارد شده به سازه طراحی گردند. تا پس از نصب پنل های جی آر سی مشکلی از این بابت سازه را تحت اشعاع قرار ندهد.
2. الزامات معماری
پیش از هرچیز معماران می بایست برخی از الزامات حیاتی در طراحی نمای GFRC را مد نظر قراردهند.
- الزامات شهرسازی: میزان جلو آمدگی نما نسبت به ساختمان تمام شده و درنظر گیری الزامات شهرسازی و حفظ حریم شهری.
- هندسه نما: به دلیل هزینه بر بودن قالب سازی، طراحی نما از اهمیت ویژه ای برخوردار است، به هر میزان نمای طراحی شده مدولار باشد، هزینه قالب سازی جی آر سی و به طبع آن هزینه تولید نمای جی آر سی پایین تر و اقتصادی تر می گردد.
- امکانات پروژه: یکی از پارامترهای تعیین کننده در انتخاب فرم و ابعاد نمای جی آر سی، شرایط پروژه اععم از موقعیت مکانی و امکانات لوجستیک پروژه همانند تاور کرین و جرثقیل است، که نقش تعیین کننده ای در انتخاب ابعاد پنل های جی آر سی دارند.
صفر تا صد نصب و اجرا نمای جی آر سی چگونه است
- تهیه و ترسیم نقشه چون ساخت(ازبیلت)
- طراحی زیرسازی و سازه الحاقی نما خشک
- دیتیل دیزاین و مهندسی نما
- تهیه نقشه های شاپ نمای خشک
- تهیه و ساخت قالب های جی آر سی
- شاسی کشی و زیرسازی فلزی جی آر سی
- نصب قطعات جی آر سی
1. تهیه و ترسیم نقشه چون ساخت
حتما یکی از مهمترین موارد در اجرای هر نمای خشک بخش خدمات فنی مهندسی آن می باشد. اولین اقدام در بخش خدمات فنی مهندسی بررسی وضع موجود و برداشت نقشه های چون ساخت AS-BUILT و ترسیم آن می باشد که خطوط پروژه و خطاهای پروژه مورد ارزیابی قرار بگیرند. تیم نقشه برداری شرکت سورین با استفاده از دوربین نقشه برداری توتال استیشن و بهره گیری از کادر مجرب اقدام به تهیه نقشه های ازبیلت و ایجاد چک پوینت بر روی نما و پس از آن پیاده سازی و آماده سازی فایل به منظور تهیه نقشه های شاپ می نماید.
2. طراحی زیرسازی و سازه الحاقی
از آنجا که قطعات GFRC می بایست بر روی سازه الحاقی نصب گردند، حتما زیرسازی قطعات و طراحی سازه الحاقی بر اساس بارهای های وارد شده به ساختمان همچون بار باد، زلزله، بار تغییرات دمایی و ... طراحی و بر مبنای آیین نامه 2800، مباحث ششم، نهم و دهم مقررات ملی ساختمان و دستورالعمل طراحی سازه اي و الزامات و ضوابط714، طراحی و کنترل می گردد.
3. دیتیل دیزاین نما
دیتیل دیزاین و مهندسی نما، یکی از حیاتی ترین فرآینند های تهیه، تولید و اجرای نمای جی آر سی می باشد. بر همین اساس تیم مهندسی نمای شرکت مبتکر بتن سورین باتوجه به شرایط پروژه، شرایط نصب و امکانات موجود و محدودیت های نصبی، برای هر پروژه ای به صورت جداگانه اقدام به دیتیل دیزان و طراحی اتصالات و تهیه پروسیژر نصب می نمایند تا نتیجه کار، به ایده آل ترین شکل ممکن اجرا گردد.
4. تهیه نقشه های شاپ
پس از تهیه نقشه ازبیلت(چون ساخت)، دیتیل دیزاین و طراحی سازه الحاقی می بایست نقشه های شاپ و فاز اجرایی، پلاک بندی نما و ابعاد قطعات طراحی و محاسبه گردند. همچنین لیستوفر قطعات نمای GFRC و تهیه لیست آهن آلات زیرسازی از دیگر اقدامات در این مرحله می باشد.
5. تهیه نقشه ساخت قالب
پس از تهیه نقشه های شاپ و پلاک بندی نما، ابعاد دقیق قالب مشخص می گردد که لازمه ساخت قالب ها مهندسی نقشه های قالب و تهیه نقشه های آن به کمک نرم افزارهای تخصصی این حوزه همچون Ctaia می باشد.
6. شاسی کشی و زیر سازی فلزی
پس از تهیه نقشه های شاپ و اجرایی، این نقشه ها به تیم مهندسی و اجرای شرکت سورین به منظور پیاده سازی ارجاع و این تیم بررسی و سپس به منظور پیاده سازی تایید می نماید. در این مرحله مطابق با نقشه های شاپ پلیت کوبی و نصب تیر و ستون های سازه های الحاقی به کمک تیم نقشه برداری و چک پوینت های مشخص شده بر روی سازه پیاده سازی می گردد. بدیهی است زیرسازی انجام گرفته به صورت مرحله به مرحله به تیم مشاور و کارفرمایی تحویل و پرمیت شروع مرحله ی بعدی اخذ می گردد.

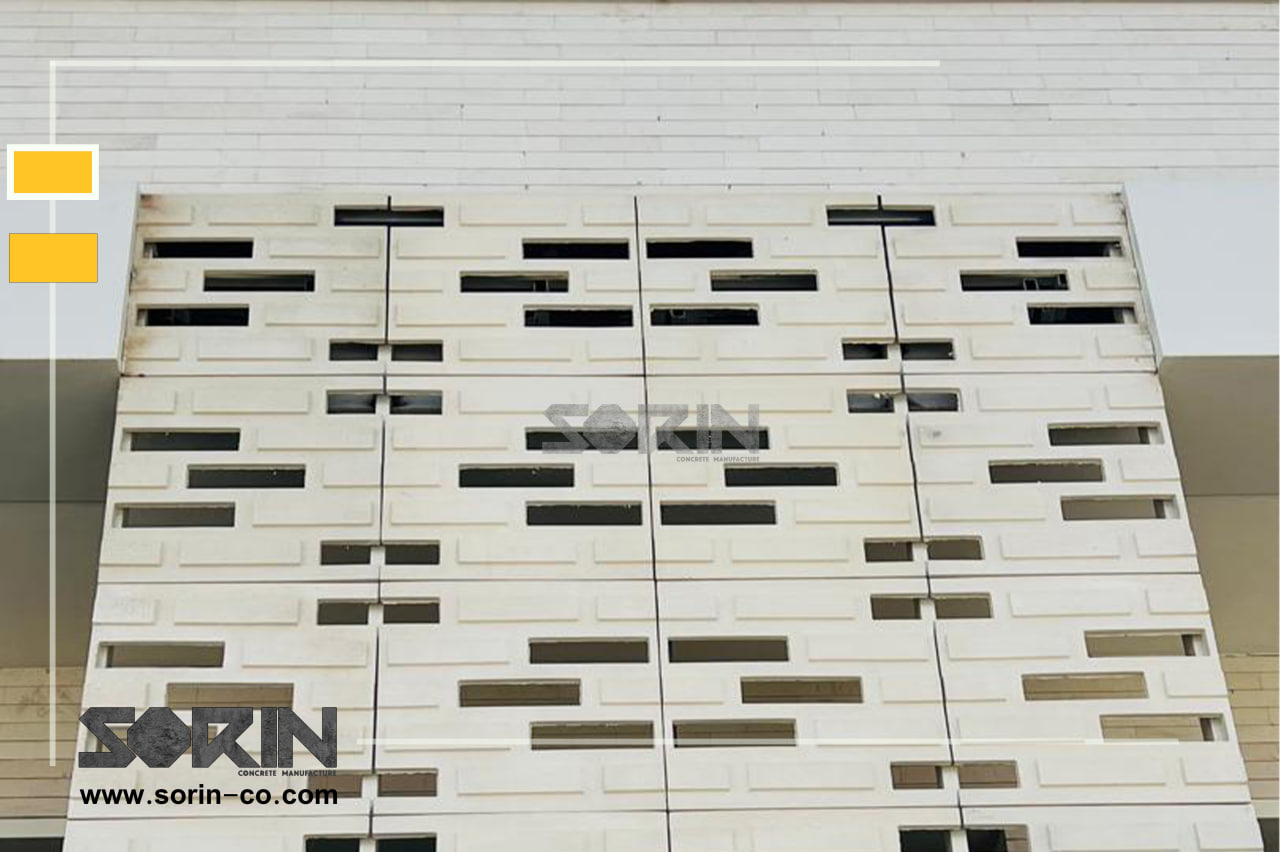

7. نصب قطعات GRC
بعد از نصب قوطیهای فلزی و اخذ پرمیت و اجازه شروع نصب پنل های جی آر سی، این پنل ها باتوجه به پروسیژر نصب و دیتیل دیزاین صورت گرفته و مطابق با اولیت و زمان بندی پروژه توسط تیم تخصصی نصب این شرکت شروع به نصب می گردد. بدیهی است، نصب قطعات جی آر سی نیاز به دقت بالا و استفاده از تجهیزات مناسب دارد.
نکات مهم در نصب نمای GRC
کنترل کیفیت
یکی از نکات بسیار مهم در نصب نمای GRC، کنترل کیفیت در تمامی مراحل است. باید در هر مرحله از نصب، کیفیت قطعات، اتصالات و کارهای انجام شده بررسی و تایید شود. این کار میتواند با انجام تستهای مختلف و بازرسیهای دورهای صورت گیرد.
رعایت استانداردها و دستورالعملها
در نصب نمای GRC، رعایت استانداردها و دستورالعملهای فنی بسیار حائز اهمیت است. این استانداردها شامل مواردی مانند استفاده از متریال مناسب، دستورالعمل های مربوط به جوشکاری و تست های مخرب و غیر مخرب جوش، دستورالعمل های نصب و رواداری های مجاز و همچنین محاسبات دیتیل های اتصال قطعات جی آر سی می باشد.
نتیجهگیری: همه چیز در مورد نصب و اجرای نمای جی آر سی
نصب نمای GRC (بتن مسلح با الیاف شیشه) امروز بهعنوان یکی از راهکارهای مدرن و علمی در صنعت ساختمانسازی شناخته میشود. این متریال به دلیل ویژگیهایی مانند وزن سبک، دوام بالا، مقاومت در برابر شرایط جوی و انعطافپذیری معماری توانسته جایگاه ویژهای در پروژههای شاخص معماری به دست آورد. اما دستیابی به کیفیت واقعی و ماندگار در اجرای نمای GRC تنها زمانی ممکن است که تمامی مراحل نصب—from طراحی اولیه تا دیتیل دیزاین، شاسیکشی، قالبسازی و نصب نهایی—با رعایت دقیق استانداردهای فنی و دستورالعملهای بینالمللی انجام شود.
در این میان، شرکت دانشبنیان مبتکر بتن سورین با در اختیار داشتن تیمی از مهندسان مجرب، متخصصان نما و نیروهای اجرایی آموزشدیده، توانسته صفر تا صد فرآیند طراحی و نصب نمای GRC را در داخل و خارج از کشور با موفقیت به انجام برساند. این مجموعه با بهرهگیری از تجهیزات مدرن، نرمافزارهای تخصصی و پایبندی به آییننامههای ملی و بینالمللی، پروژههای بزرگ و پیچیده ای همچون نمای میکامال کیش، هتل بزرگ هالیدی واقع در جزیره کیش، هتل بزرگ تهران و نمای کارخانه آماده لذیذ (الیت) را به ثمر رسانده است.
انتخاب نمای GRC با اجرای حرفهای، نه تنها زیبایی و شکوه معماری را تضمین میکند، بلکه دوام، ایمنی و ارزش افزوده پایدار را نیز برای ساختمان به همراه دارد. بنابراین، اگر به دنبال نمایی مدرن، مقاوم و منطبق بر استانداردهای جهانی هستید، همکاری با تیم تخصصی مبتکر بتن سورین میتواند بهترین انتخاب برای پروژههای ساختمانی شما باشد.
سوالات متداول نصب و اجرای نمای جی آر سی
- نصب نمای GRC به چه مراحلی نیاز دارد؟
- نصب نمای GRC شامل چند مرحله اصلی است: برداشت نقشههای چونساخت (As-Built)، طراحی زیرسازی و سازه الحاقی، تهیه دیتیل دیزاین (Detail Design)، طراحی نقشههای شاپ، اجرای شاسیکشی و زیرسازی فلزی، و در نهایت نصب پنلهای GRC مطابق با نقشههای اجرایی و استانداردهای فنی.
- آیا نصب GRC روی هر نوع ساختمانی امکانپذیر است؟
- بله، اما سازه اصلی ساختمان باید توان تحمل بار نمای GRC را داشته باشد. همچنین طراحی سازه و معماری باید از ابتدا با در نظر گرفتن بارهای ناشی از نمای خشک GRC انجام شود.
- مهمترین الزامات معماری در طراحی نمای GRC چیست؟
- مهمترین الزامات شامل رعایت ضوابط شهرسازی و میزان پیشآمدگی مجاز نما، طراحی مدولار برای کاهش هزینه قالبسازی و تولید، و توجه به امکانات اجرایی پروژه مانند تاور کرین، جرثقیل و شرایط نصب است.
- نقش زیرسازی در نصب نمای GRC چیست؟
- زیرسازی بهعنوان سازه نگهدارنده پنلهای GRC عمل میکند و باید با دقت بالا بر اساس نقشههای شاپ و دیتیلهای اجرایی اجرا شود. طراحی زیرسازی نیز باید مطابق آییننامه 2800 و مقررات ملی ساختمان انجام گیرد.
- چرا دیتیل دیزاین در نصب GRC اهمیت دارد؟
- دیتیل دیزاین نحوه اتصال پنلها، انتقال بار، جزئیات اتصالات و هماهنگی با شرایط پروژه را مشخص میکند. اجرای صحیح و ایمن نمای GRC وابسته به طراحی دقیق دیتیلهای اجرایی است.
- کنترل کیفیت در نصب نمای GRC چگونه انجام میشود؟
- کنترل کیفیت شامل بررسی ابعاد و تلورانس قطعات، کنترل کیفیت زیرسازی، بازرسی جوشکاری، انجام تستهای مخرب و غیرمخرب (NDT) و بازبینی مراحل نصب مطابق با استانداردهای اجرایی است.
- چه استانداردهایی باید در نصب نمای GRC رعایت شود؟
- در اجرای نمای GRC رعایت آییننامه 2800، مباحث ششم، نهم و دهم مقررات ملی ساختمان، ضوابط طراحی سازهای و دستورالعملهای انجمن GRCA برای تضمین ایمنی و دوام نما ضروری است.
- برای نصب نمای GRC به چه تجهیزاتی نیاز است؟
- بسته به ابعاد پروژه از تجهیزاتی مانند تاور کرین، جرثقیل، تجهیزات جوشکاری استاندارد، دستگاه توتال استیشن برای کنترل ابعاد و تراز، و ابزارهای تخصصی نصب پنلهای GRC استفاده میشود.
- هزینه نصب نمای GRC به چه عواملی بستگی دارد؟
- هزینه نصب به عواملی مانند ابعاد و متراژ نما، میزان پیچیدگی طراحی، مدولار بودن پنلها، حجم زیرسازی فلزی، نوع اتصالات، شرایط دسترسی پروژه و تجهیزات مورد نیاز بستگی دارد.
- عمر مفید نمای GRC پس از نصب چقدر است؟
- در صورت طراحی مهندسی، تولید استاندارد، نصب اصولی و نگهداری مناسب، نمای GRC میتواند بیش از 40 سال عمر مفید داشته باشد و در برابر شرایط جوی، رطوبت، یخبندان و تابش UV عملکرد مطلوب خود را حفظ کند.
منابع
- PCI (Precast/Prestressed Concrete Institute)دارای استانداردها و راهنماهای نصب GFRC در صنعت پیشساخته.
- ACI (American Concrete Institute) – ACI Committee 544 https://www.concrete.org انتشار دستورالعملها و گزارشهای علمی درباره بتن مسلح با الیاف (از جمله GRC).
- ASTM International – Standards for Fiber Reinforced Concrete https://www.astm.org استانداردهای تست و کنترل کیفیت بتنهای مسلح شده با الیاف.
